国产划片机 2025-03-06
在晶圆切割（划片）过程中，高速旋转的金刚石刀片与晶圆摩擦会产生高温和碎屑，可能导致以下问题：
热损伤：局部高温导致晶圆材料微裂纹或分层。
污染：碎屑附着在晶圆表面或刀片上，影响切割精度和设备寿命。
冷却不足：传统喷水罩可能存在水流覆盖不均、压力不稳定或废水回收效率低等问题。
现有喷水罩设计通常为固定式结构，难以动态适配不同切割参数（如刀速、切割深度）或晶圆材料特性（如硅、化合物半导体、玻璃等），导致冷却效率与清洁效果受限。

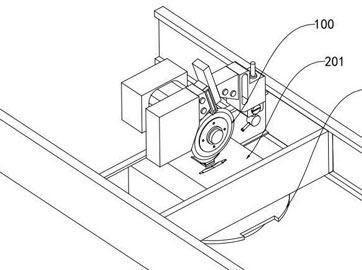

专利核心创新：喷水罩设计优化
该专利可能聚焦于喷水罩的结构设计、流体控制及功能集成，具体创新点可能包括：
模块化喷嘴阵列
采用可调节角度的多喷嘴设计，根据切割路径动态调整水流方向，实现精准冷却和碎屑冲刷。
喷嘴间距和孔径可适配不同刀片宽度（如薄刀片切割窄道时需更集中水流）。
动态水流控制系统
集成压力传感器和流量控制器，实时匹配切割参数（如刀片转速、进给速度），实现自适应水压与流量调节。
例如：高速切割时增大水流压力以快速散热，低速切割时减少用水量以降低成本。
导流与防溅结构
通过内部导流槽或挡板设计，减少水流飞溅并提高废水回收率（如专利可能提及“涡旋导流”技术）。
增设防雾化装置（如微孔滤网），避免水雾污染设备光学组件或晶圆表面。
环保与节能设计
内置过滤系统，分离切割碎屑与冷却水，实现循环利用，减少纯水消耗和废水处理成本。
采用轻量化材料（如碳纤维增强塑料）降低设备负载，同时耐腐蚀延长使用寿命。
技术优势
提升切割质量
均匀冷却降低热应力，减少晶圆崩边、微裂纹等缺陷，提高芯片良率。
高效碎屑清除避免刀片堵塞或划伤晶圆。
增强工艺灵活性
适配多种材料（硅、GaN、陶瓷等）和良好封装结构（如TSV硅通孔、超薄晶圆）。
支持高精度切割（<10μm切割道）和异形切割（如曲线切割）。
降低运营成本
水资源循环利用减少耗水量（尤其在缺水地区意义重大）。
延长刀片寿命（减少因碎屑堆积导致的磨损）。
潜在应用场景
良好封装工艺
适用于Fan-out、3D IC等对切割洁净度要求极高的场景，避免碎屑残留影响后续键合或堆叠。
Mini/Micro LED晶圆切割
脆性材料（如蓝宝石衬底）对冷却均匀性敏感，优化后的喷水罩可减少外延层损伤。
功率器件加工
SiC、GaN等宽禁带半导体材料切割时产热高，需高强度冷却，动态水流控制可防止热失控。
玻璃基板与光学元件切割
避免水渍或碎屑污染光学表面（如AR/VR镜片、显示屏玻璃）。
行业意义
国产替代加速：突破进口设备在精密流体控制领域的技术壁垒，助力国产划片机抢占高端市场。
绿色制造升级：符合半导体行业节能减排趋势，推动“零排放”晶圆厂建设。
技术延伸潜力：喷水罩的流体优化技术可迁移至其他湿法工艺设备（如清洗机、蚀刻机）。
需验证的关键问题
（专利细节未公开前提下需进一步确认）
长期可靠性：喷嘴在高压高频工况下的抗堵塞和耐磨损性能。
兼容性验证：是否支持行业标准刀片接口（如Disco系列）及不同品牌切割机。
成本效益分析：模块化设计是否导致维护复杂度增加，初期投入与长期节水的平衡点。
划片机厂家的发明公开了一种带有接触测高装置的晶圆加工划片机，涉及划片机测高技术领域，包括切割装置和轨道支架组，切割装置的下方设置有工作盘，轨道支架组轨道内侧传动连接有检测装置，还包括平整度检测机构以及用于检测切割装置刀片磨损程度的磨损程度检测机构；平整度检测机构包括与检测装置限位滑动连接的检测块。本发明中，通过检测块的移动对工件表面的平整度进行检测，可以对工件表面各处区域实现实时检测，通过第一传动腔的上细下粗设计对检测结果实现放大，可以提升区分度和提升检测的精准度，直接检测出存在缺陷的工件，同时可以通过第二检测腔对不平整区域进行记录和统计，实现对工件整体表面质量的评估。
该喷水罩专利通过结构创新与智能流体控制，解决了传统划片机冷却效率低、资源浪费大的痛点，尤其适用于高精度、多材料、绿色化制造场景。若能实现产业化，将显著提升国产划片机的综合竞争力，推动半导体设备产业链向高端化、可持续化发展。
